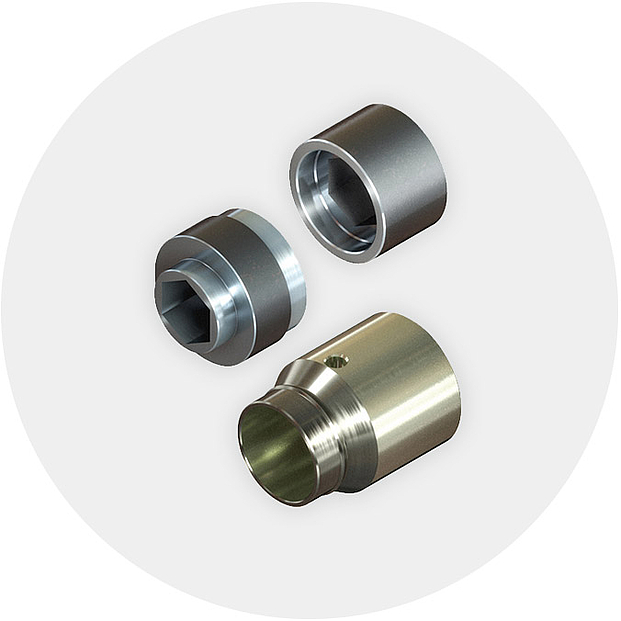

SKS Schweißkupplung
Die SKS Schweißkupplung von Lock ist eine Kupplung ohne Winkelausgleich und mit einseitiger axialer Sicherung zur Übertragung der Antriebsmomente zwischen Getrieben.

SKS

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

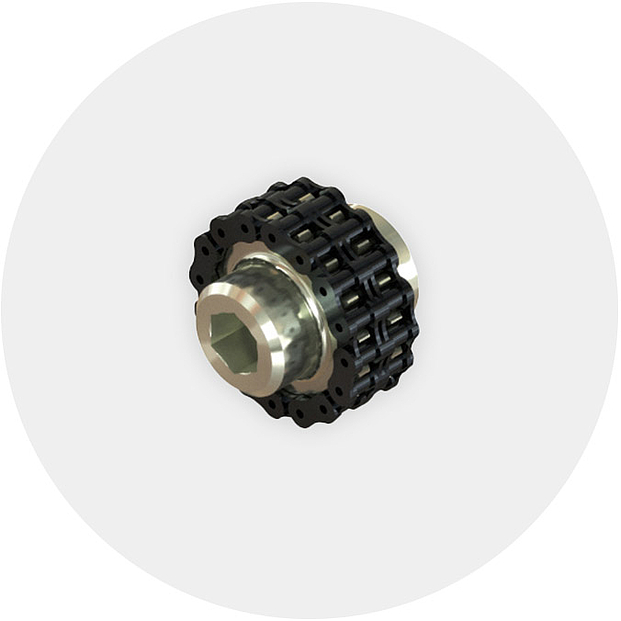

Kettenkupplung KKS10
Die Kettenkupplung von Lock ist für die Übertragung der Drehmomente von Elektroantrieben auf Verbindungsrohre zuständig.

KKS 10

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)
Die Kettenkupplung von Lock ist aus Stahl, schweißbar, gefräst und hat eine Anschweißnabe mit Bohrung oder Bund zum Anschweißen des Antriebsrohres.

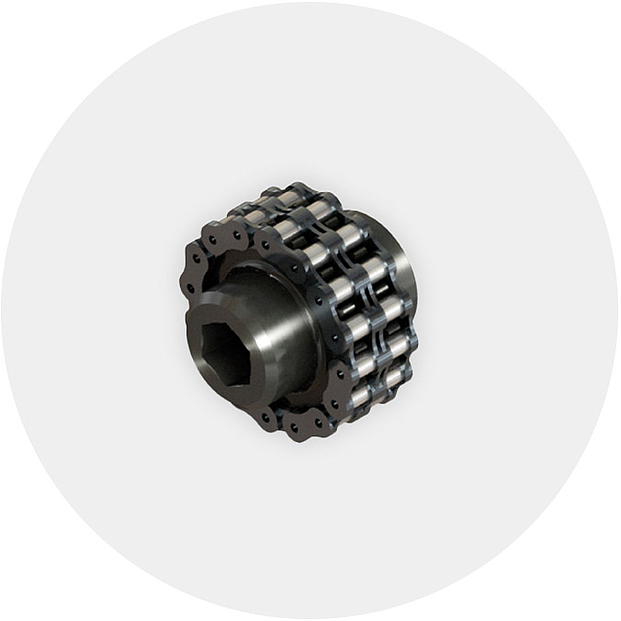

Die Kettenkupplung 11 von Lock ist zuständig für die Übertragung der Drehmomente von Elektroantrieben auf Verbindungsrohre.

KKS 11

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

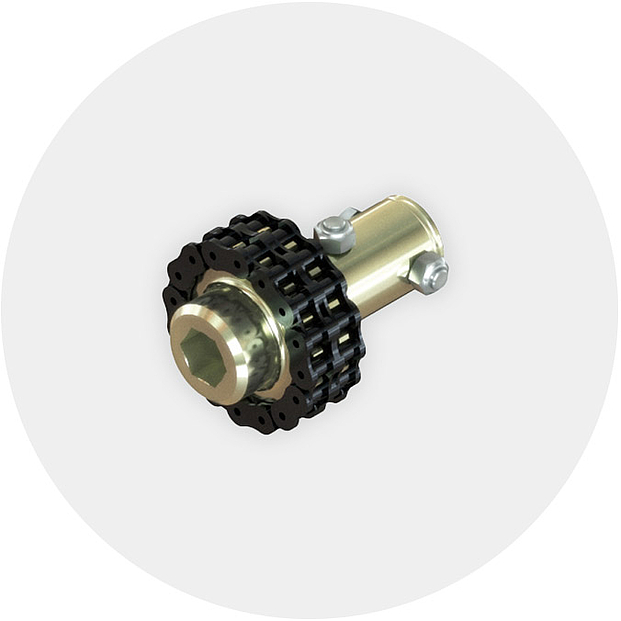

Die Kettenkupplung 14 ist für das Anschrauben auf Rohre geeignet.
Die Lock Kettenkupplung sorgt mit seinem Winkelausgleich und axialer Sicherung für die Übertragung der Drehmomente von Elektroantrieben auf Verbindungsrohren.

KKS 14

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

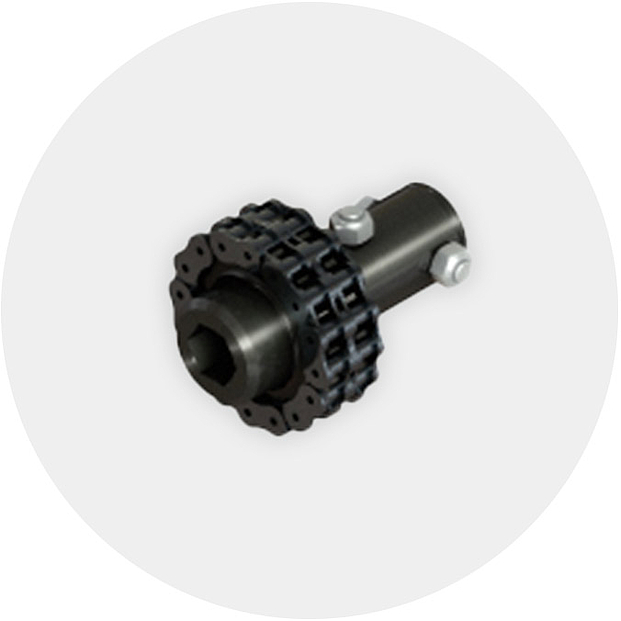

Die Kettenkupplung 15 von Lock ist aus Stahl und damit schweißbar.
Die Kettenkupplung 15 ist wie die Kettenkupplung 14 zum Anschrauben auf Rohre geeignet und ist Einsetzbar bis zu einer Drehzahl von 30 1/min.

KKS 15

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

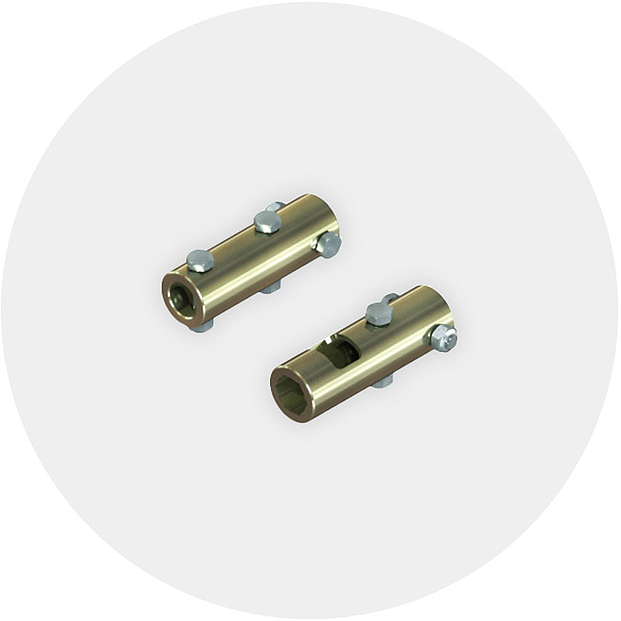

Die Buchskupplung BKS45 von Lock ist eine Kupplung ohne Winkelausgleich aber mit axialer Sicherung zur Übertragung der Drehmomente von Elektro- und Handantrieben und Verbindungsrohren.
Die Buchskupplung von Lock ist aus Stahl und galvanisch verzinkt mit zwei Bohrungen für Schrauben M 10 zur Befestigung des Verbindungsrohres.

BKS 45

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

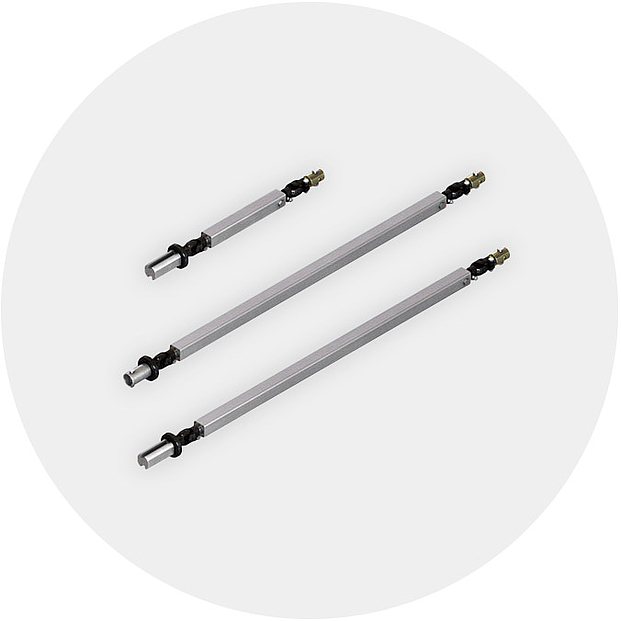

Die Teleskopkupplung von Lock kommt bei variablen axialem Versatz zwischen der Abgangswelle Elektroantrieb/Handantrieb und der Wickelwelle.
Die Teleskopkupplung von Lock ist für die Übertragung der Antriebsmomente bei kleineren VariVent®-Wickelsystemen. Die Teleskopkupplung von Lock kommt bei variablen axialem Versatz zwischen der Abgangswelle Elektroantrieb/Handantrieb und der Wickelwelle.

GKT 01

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

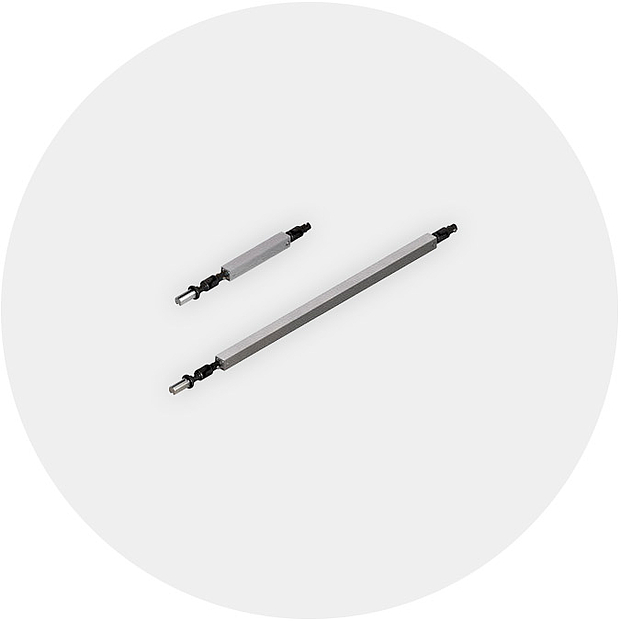

Die Teleskopkupplung GTK 04 findet Ensatz bei variablen axialen Versatz zwischen Abgangswelle der Elektroantriebe/ Handantriebe und der Wickelwelle.

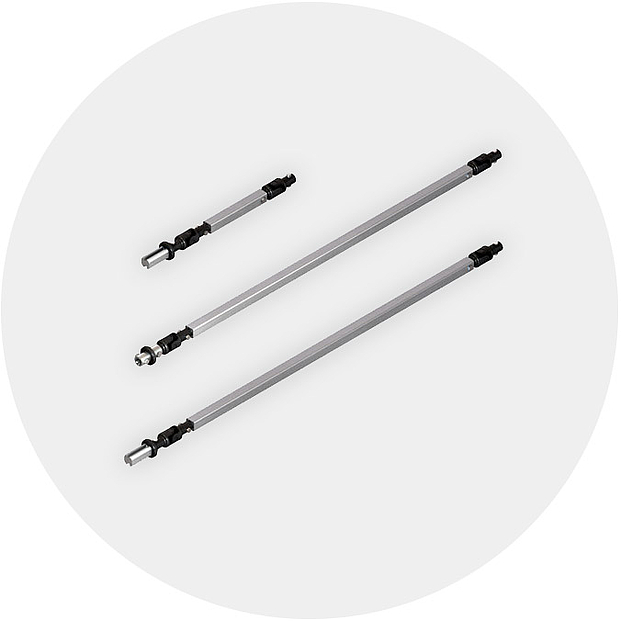

Die Teleskopkupplug GTK 04 von Lock geeignet zur Übertragung der Antriebsmomente bei großen VariVent®-Wickelsystemen.

GKT 04

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)
Die Teleskopkupplung GTK 06 von Lock kommt bei variablem axialem Versatz zwischen Abgangswelle des Elektroantriebs/ Handantriebs und der Wickelwelle zum Einsatz.
Die Teleskopkupplung GTK 06 von Lock ist zur Übertragung der Antriebsmomente bei sehr großen VariVent®-Wickelsystemen geeignet.

GKT 06

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

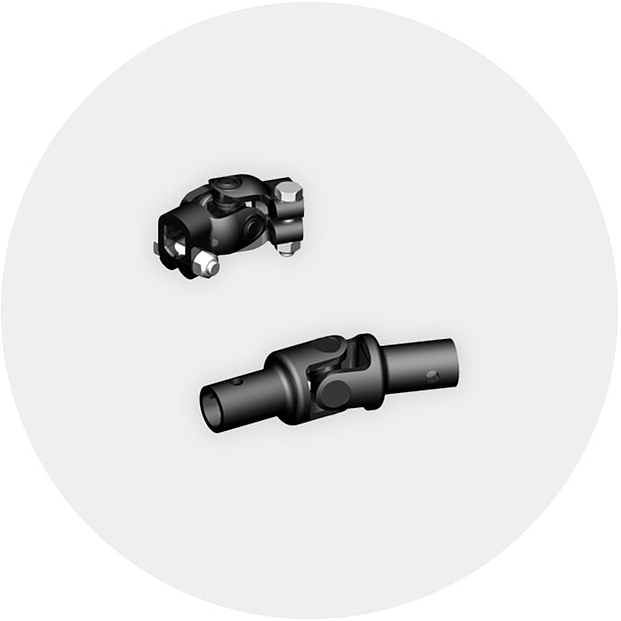

GKN

GKN

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

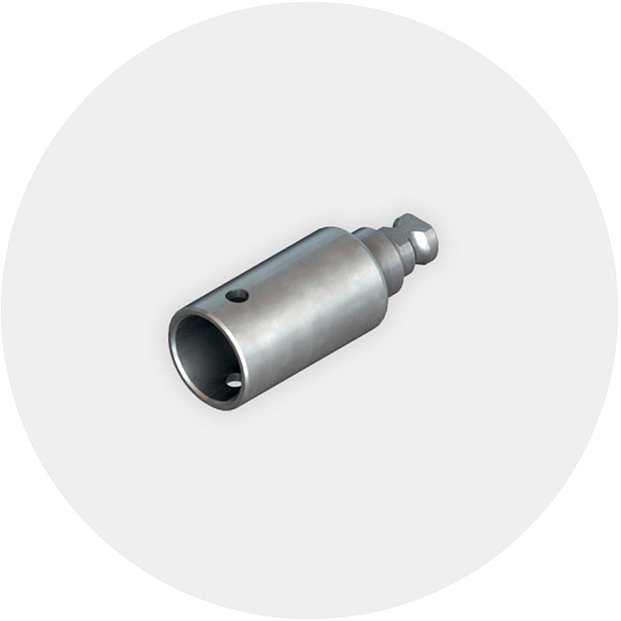

GKA

GKA

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)

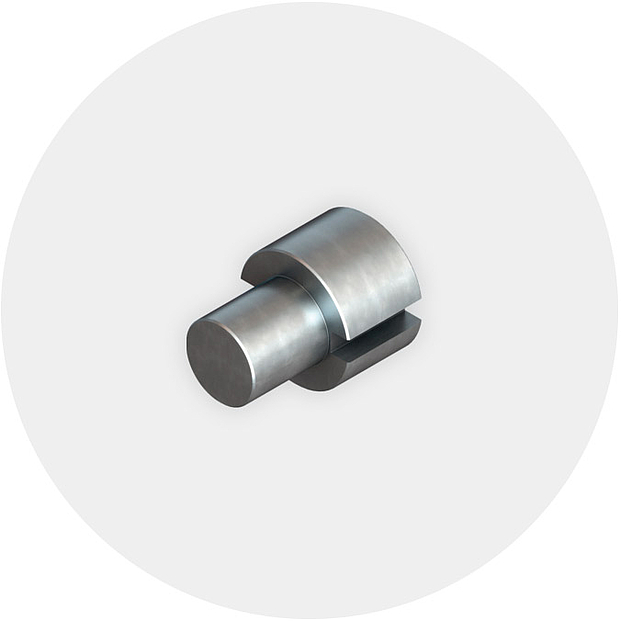

WRA

WRA

  1. Technische Merkmale
  2. Zeichnungen (DXF)
  3. Zeichnungen (STEP)
